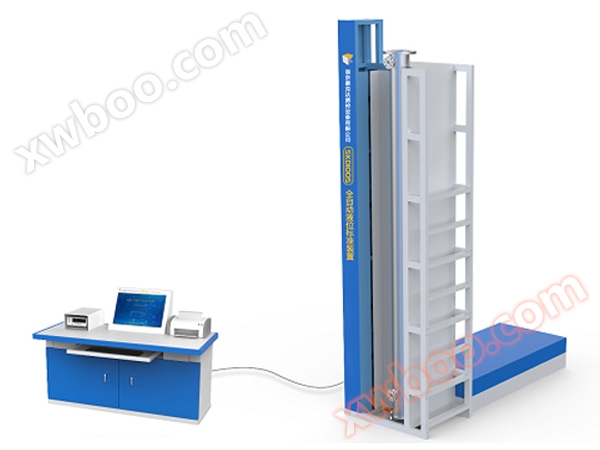

Устройство за контрол на нивото на течността по реален метод от серия SKD100
Описание на продукта: Устройството за проверка на нивометра с реален метод от серия SKD 100 може да се използва за проверка на нивометри с магнитно-ек
Данни за продукта
Устройството за контрол на нивото на течността с реалистичен метод от серия SKD 100 е стандартно устройство, специално предназначено за проследяване на стойностите на нивометрите. Събиране и обработка на цифрови сигнали, аналогови сигнали и сигнали за тревога в едно, от измервателната система за точно измерване на нивото на течността, контролната система за прецизен контрол на нивото на течността, за да се постигнат напълно автоматични изисквания за откриване. Широко се използва в различни лаборатории за калибриране и метрологични лаборатории.
Характеристики на продукта
●Обхват на измерване: по поръчка според нуждите на клиента, максимален обхват 6000 мм;
● Максимална грешка: ± 0. 02 mm；
●Работна среда: вода
●Измерителна част: Контрол на точността и позиционирането на линейния двигател, измервателният цилиндър може да се върти на 90°
●Софтуерна част: персонализиране на специална функция за управление, чрез контролера за обработка, единен контрол на всички изпълнителни функции и директен печат на резултатите, лесна работа, избягване на изкуствено фалшифициране;
●Интерфейси за измерване: странична серия DN 20 - DN 100 (стандарт DN 25, други интерфейси, предложени от потребителя, отделно персонализирани), горна серия DN 50 - DN 150 (стандарт DN 150, други интерфейси, предложени от потребителя, отделно персонализирани).
●Тип аналогово събиране на сигнали: 4-20 m A, 1-5 V, точност: ±0. 02％；
●Интерфейси за приемане на цифрови сигнали: HART, RS 232, RS 485
●Максималният обхват отговаря на всички нива на точност в процеса на проверка на нивометъра JJG 971 и на изискванията за източник за проследяване на нивото на течността.
Технически характеристики
Основна част:
Основната част на тялото е изцяло от неръждаема стомана, част от течността и уплътнената част са антикорозивна обработка, лека обработка на корпуса, дебелина≥1 . 5 mm
Повърхностна лека обработка, ефективно предотвратява драскотини и остатъци от замърсяване с масло
Основната част на тялото се състои главно от измервателен цилиндър, резервоар за вода, контролен шкаф, вертикално позициониране компоненти
1. измерване на цилиндрите:
Използва се от неръждаема стомана 304, дебелина ≥4 mm, външен диаметър 180 mm, дължина 3200 mm
Процесът свързва горната фланца DN 150, страничното монтиране DN 100, други размери могат да бъдат персонализирани според изискванията на клиента.
За удобство на монтажа, измервателният цилиндър може да се свали автоматично, ъгълът на въртенето на клипа може да достигне до 85 °, удобно монтаж в зависимост от клиента, може да се регулира ъгълът самостоятелно, максимално тегло 500 кг
2. резервоар за вода
Използване на 304 неръждаема стомана, дебелина на стената ≥1. 5 мм. Тегло при празно натоварване 70 кг, тегло при пълно натоварване 900 кг
Горната капачка може да бъде свалена за лесно почистване на остатъчните мръсотии
3. контролен шкаф
Корпусът е от неръждаема стомана 304 с дебелина ≥1. 5 mm. Максимална височина 1085 mm, дължина 1500 mm, ширина 660 mm, височина 735 mm
Четири,Вертикално позициониране на компоненти：
Вертикална позициониране на основния стандартизатор: Вертикална калибрация при монтаж, за да се гарантира вертикалността след монтажа. Вертикално позициониране на измерващия цилиндър: при изпитване, граничните граници на двата края на измерващия цилиндър, за да се гарантира вертикално позициониране на измервания инструмент в същото равнище с основния стандартизатор: в зависимост от различния тип монтаж на измервания инструмент, използване на различен граничен инструмент
Контролна част:
Напълно самостоятелни изследвания и разработки, напълно самостоятелни изследвания и разработки на контролни процесори, които могат да контролират зареждането и емисиите на медиите, изместването на механизма за измерване на нивото на течността; Наклонът на цилиндра, работа на контролните части и обработка на сертификати и записи; Контролната част се състои от контролен процесор, електромагнитен клапан, модул за позициониране, механизъм за автоматично наклоняване
Контролен процесор:
Захранването е 220 VAC и консумира 300 W. Използва се с контролен софтуер.
2, електромагнитен клапан:
Захранването е 220 VAC, използване на независим изолационен чип, контролиране на стартовия ток и поддържане на тока съответно, ефективно да се избегне нагряване на електромагнитния клапан, гарантиране на живота на експлоатация, живот > 500 000 пъти
Модул за позициониране:
Точност на измерване 0. 005 мм до 0. 01 mm， Точност на позициониране 0. 02 mm， Дългосрочна стабилност 0. 01 мм/година. Автономни ядрени алгоритми, автоматично проследяване на нивото на течността, гарантиране на точността на контрола
4. Автоматичен механизъм за наклоняване
Сигнал от контролера, задвижване на ъгъл на въртене на цилиндра, за удобен монтаж
тестванеЧаст от количеството
Измерващата част се състои от микросензори, компоненти за фино настройване, събиране на данни
1. сензори
Напълно самостоятелни изследвания и разработване на микросензори, максимална грешка ± 0 . 005 mm， Дългосрочна стабилност 0. 01 mm/година, температурно въздействие 0 . 001 mm/ 10 ℃
2. подреждане на компонентите
Точност на регулиране на нивото на течността ± 0. 02 mm
3 иСъбиране на данни
Дисплейният терминал показва директно резолюцията на микросензора 0. 001 mm. Приемане на сигнал с помощта на седем и половина многофункционална цифрова таблица, точност на събиране ≤0. 02
Софтуерна част
Автоматично измерване на зададените параметри
Автоматично събиране, анализ, изчисляване и показване на измервателни данни
Запазване на измерванията и отваряне на историята
Създаване и отпечатване на записи и отчети
Информация за текущото състояние на измерването
Характеристики на продукта
●Обхват на измерване: по поръчка според нуждите на клиента, максимален обхват 6000 мм;
● Максимална грешка: ± 0. 02 mm；
●Работна среда: вода
●Измерителна част: Контрол на точността и позиционирането на линейния двигател, измервателният цилиндър може да се върти на 90°
●Софтуерна част: персонализиране на специална функция за управление, чрез контролера за обработка, единен контрол на всички изпълнителни функции и директен печат на резултатите, лесна работа, избягване на изкуствено фалшифициране;
●Интерфейси за измерване: странична серия DN 20 - DN 100 (стандарт DN 25, други интерфейси, предложени от потребителя, отделно персонализирани), горна серия DN 50 - DN 150 (стандарт DN 150, други интерфейси, предложени от потребителя, отделно персонализирани).
●Тип аналогово събиране на сигнали: 4-20 m A, 1-5 V, точност: ±0. 02％；
●Интерфейси за приемане на цифрови сигнали: HART, RS 232, RS 485
●Максималният обхват отговаря на всички нива на точност в процеса на проверка на нивометъра JJG 971 и на изискванията за източник за проследяване на нивото на течността.
Технически характеристики
Основна част:
Основната част на тялото е изцяло от неръждаема стомана, част от течността и уплътнената част са антикорозивна обработка, лека обработка на корпуса, дебелина≥1 . 5 mm
Повърхностна лека обработка, ефективно предотвратява драскотини и остатъци от замърсяване с масло
Основната част на тялото се състои главно от измервателен цилиндър, резервоар за вода, контролен шкаф, вертикално позициониране компоненти
1. измерване на цилиндрите:
Използва се от неръждаема стомана 304, дебелина ≥4 mm, външен диаметър 180 mm, дължина 3200 mm
Процесът свързва горната фланца DN 150, страничното монтиране DN 100, други размери могат да бъдат персонализирани според изискванията на клиента.
За удобство на монтажа, измервателният цилиндър може да се свали автоматично, ъгълът на въртенето на клипа може да достигне до 85 °, удобно монтаж в зависимост от клиента, може да се регулира ъгълът самостоятелно, максимално тегло 500 кг
2. резервоар за вода
Използване на 304 неръждаема стомана, дебелина на стената ≥1. 5 мм. Тегло при празно натоварване 70 кг, тегло при пълно натоварване 900 кг
Горната капачка може да бъде свалена за лесно почистване на остатъчните мръсотии
3. контролен шкаф
Корпусът е от неръждаема стомана 304 с дебелина ≥1. 5 mm. Максимална височина 1085 mm, дължина 1500 mm, ширина 660 mm, височина 735 mm
Четири,Вертикално позициониране на компоненти：
Вертикална позициониране на основния стандартизатор: Вертикална калибрация при монтаж, за да се гарантира вертикалността след монтажа. Вертикално позициониране на измерващия цилиндър: при изпитване, граничните граници на двата края на измерващия цилиндър, за да се гарантира вертикално позициониране на измервания инструмент в същото равнище с основния стандартизатор: в зависимост от различния тип монтаж на измервания инструмент, използване на различен граничен инструмент
Контролна част:
Напълно самостоятелни изследвания и разработки, напълно самостоятелни изследвания и разработки на контролни процесори, които могат да контролират зареждането и емисиите на медиите, изместването на механизма за измерване на нивото на течността; Наклонът на цилиндра, работа на контролните части и обработка на сертификати и записи; Контролната част се състои от контролен процесор, електромагнитен клапан, модул за позициониране, механизъм за автоматично наклоняване
Контролен процесор:
Захранването е 220 VAC и консумира 300 W. Използва се с контролен софтуер.
2, електромагнитен клапан:
Захранването е 220 VAC, използване на независим изолационен чип, контролиране на стартовия ток и поддържане на тока съответно, ефективно да се избегне нагряване на електромагнитния клапан, гарантиране на живота на експлоатация, живот > 500 000 пъти
Модул за позициониране:
Точност на измерване 0. 005 мм до 0. 01 mm， Точност на позициониране 0. 02 mm， Дългосрочна стабилност 0. 01 мм/година. Автономни ядрени алгоритми, автоматично проследяване на нивото на течността, гарантиране на точността на контрола
4. Автоматичен механизъм за наклоняване
Сигнал от контролера, задвижване на ъгъл на въртене на цилиндра, за удобен монтаж
тестванеЧаст от количеството
Измерващата част се състои от микросензори, компоненти за фино настройване, събиране на данни
1. сензори
Напълно самостоятелни изследвания и разработване на микросензори, максимална грешка ± 0 . 005 mm， Дългосрочна стабилност 0. 01 mm/година, температурно въздействие 0 . 001 mm/ 10 ℃
2. подреждане на компонентите
Точност на регулиране на нивото на течността ± 0. 02 mm
3 иСъбиране на данни
Дисплейният терминал показва директно резолюцията на микросензора 0. 001 mm. Приемане на сигнал с помощта на седем и половина многофункционална цифрова таблица, точност на събиране ≤0. 02
Софтуерна част
Автоматично измерване на зададените параметри
Автоматично събиране, анализ, изчисляване и показване на измервателни данни
Запазване на измерванията и отваряне на историята
Създаване и отпечатване на записи и отчети
Информация за текущото състояние на измерването
Тип измеримо ниво на течността
Магнитодистракционен нивометър, радароводен нивометър, капацитивен нивометър, радиочестотен нивометър, електрически нивометър за плуващи цилиндри, магнитен нивометър за плаващи топки, външен нивометър за плаващи топки, звукова вилица / вибрационен / радиочестотен контролер за плаващи топки, магнитен нивометър за плаващи плочи, боен нивометър, стоманена лента, нивометър за стъклени плочи, нивометър за стъклени тръби, прозорец, статично налягане / диференциално налягане, предавател на налягане и други измерватели на нивото на течността. Резултатите от проверката съответстват на изискванията на
